光纤耦合器(Coupler)又称分歧器(Splitter)、连接器、适配器、光纤法兰盘，是用于实现光信号分路/合路，或用于延长光纤链路的元件，属于光被动元件领域，在电信网路、有线电视网路、用户回路系统、区域网路中都会应用到。

光纤耦合器是什么

1. 1

   别名：光纤耦合器又称光纤适配器，又称光纤法兰

2. 2

   定义：光纤与光纤之间进行可拆卸(活动)连接的器件，它是把光纤的两个端面 精密对接起来，以使发射光纤输出的光能量能最大限度地耦合到接收光 纤中去，并使其介入光链路从而对系统造成的影响减到最小。

3. 3

   分类：根据光纤不同分类

   SC光纤耦合器:应用于SC光纤接口，若是8条细的铜触片，则是RJ-45接 口，若是一根铜柱则是SC光纤接口。

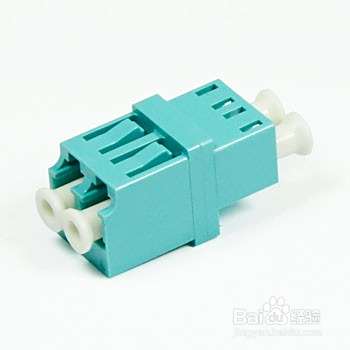

   LC光纤耦合器:应用于LC光纤接口，连接SFP模块的连接器，路由器常用。

   FC光纤耦合器:应用于FC光纤接口， 一般在ODF侧采用。

   ST光纤耦合器:应用于ST光纤接口，常用于光纤配线架

光纤耦合器的作用

1. 1

   1.将光信号转化为电信号

   2.将多模信号耦合成单模信号

   3.使两个光纤接头的截面光纤孔导通

   4.使两组光信号互相联通

光纤耦合器的工作原理

1. 1

   纤耦合器是光纤与光纤之间进行可拆卸(活动)连接的器件，它是把光纤的两 个端面精密对接起来，以使发射光纤输出的光能量能最大限度地耦合到接收 光纤中去，并使其介入光链路从而对系统造成的影响减到最小。对于波导式 光纤耦合器，一般是一种具有Y型分支的元件，由一根光纤输入的光信号可 用它加以等分。当耦合器分支路的开角增大时，向包层中泄漏的光将增多以 致增加了过剩损耗，所以开角一般在30°以内，因此波导式光纤耦合器的长度 不可能太短。

2. 2

   光纤耦合器性能指标：

   插入损耗：≤0.3dB(PC)≤0.2dB(UPC)<0.2dB(APC) ≤0.3dB(多模)

   回波损耗：≥40dB（PC）≥50dB（UPC）≥60dB（APC） ≥35dB（多模）

   互换性：≤0.2dB 工作温度（℃）：-30 ― +80　

   储存温度（℃）：-40 ― +85

   振动试验：≤0.1dB(10-60Hz,1.5mm振幅)

   抗拉强度试验：≤0.1dB（0-15Hg拉力，φ0.9mm光纤除外）

   重复性：≥1000次
