随着宽带中国之最后一公里的发展，光进铜退已是大势所趋，本文基于笔者的亲身实践描述熔接光纤的最基本方法。

工具/原料

• <p>实验光纤一米</p>

• <p>光纤熔接机藤仓fsm-60s一台</p>

• <p>光纤切割刀一套，光纤剥线钳一套等</p>

方法/步骤

1. 1

   用壁纸刀划出光纤一米，本实验用的光纤是单模光纤，含有四根蓝管 橙管 绿管 棕管。每根颜色的管内含有四根光纤为蓝 橙 绿 棕。以棕管为例做下列实验。

2. 2

   从棕管内用壁纸刀划出大约60cm长得光纤。

3. 3

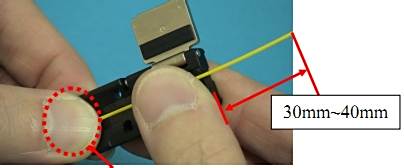

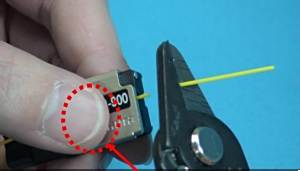

   光纤外层有带颜色的覆盖层，所以要用剥线钳剥出大约3-4cm的光纤芯：





4. 4

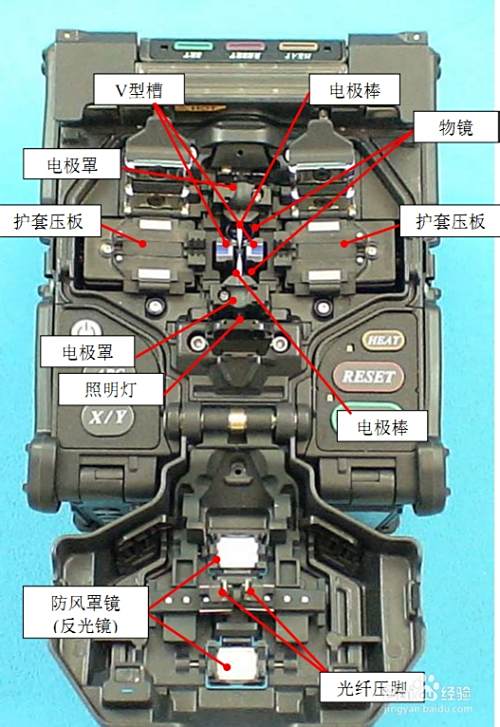

   下面要用光纤切割刀切割合适长度的光纤芯，上面一步播出了大约3-4cm的光纤芯，至于本步骤要切出多长，要根据光纤熔接机来调整，如图：护套压板到接近电极的距离就是要切割出得长度





5. 5

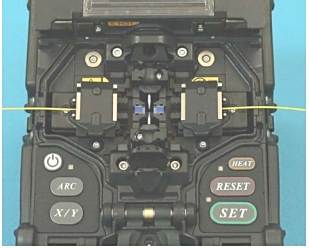

   用蘸有99%浓度的酒精擦拭切割完毕的光纤芯，然后放到光纤熔接机中，注意不要让光纤碰到灰尘。如图：



6. 6

   按照步骤4 5做出另一端光纤。

7. 7

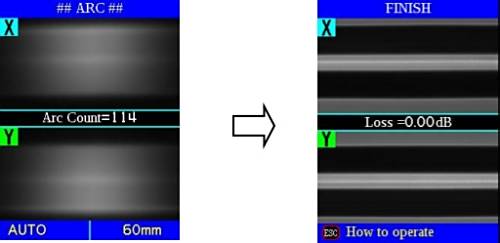

   本实验用的是fsm-60s光纤熔接机。熔接模式选用auto，这种方式有个优点，当你不知道光纤类型时，它会自动识别光纤熔接模式并校正放电。先打开电源，后将切割好的光纤放入熔接机并压好。盖上防风罩后，熔接机会自动熔接。







8. 8

   这样最基本的熔接步骤已经介绍完毕。

注意事项

• 本实验主要是解决光纤芯剥出多长的问题。

• 自动熔接模式的用途。
